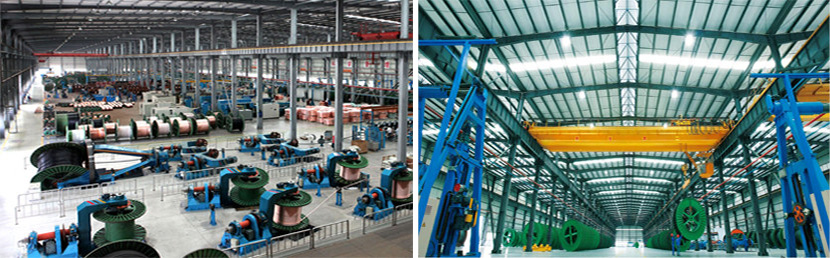

大规模设备实景图




行业领先试验测试系统




700kV耐压局放试验大厅

南洋电缆从瑞士哈弗莱(HAEFELY AG)公司引进具有目前国际领先水平的高压局放试验设备,能满足500kV及以下交联电缆的试验;高压局放试验屏蔽大厅整体采用钢结构,长33m,宽30m,高23m。屏蔽效果大于120dB,整个系统接地电阻小于1Ω。屏蔽室内所用电源均采用滤波处理,有效的保证了室内的屏蔽效果。试验设备的主要技术参数:

最高试验电压:700kV  最大试验电流:60A 额定功率:21000kvA    试品最大电容:546nF    整个系统背景噪声:<0.5PC  试验设备包括:瑞士哈弗莱公司DDX-7000局部放电测试系统; C-120水处理系统;美国希波公司MSR 700-21000串联谐振试验系统。

MSR 700串联谐振试验系统可满足700kV及以下交流耐压试验,满负荷状态下连续工作1小时。

DDX-7000局部放电测试系统具有例行测量、分析测量和故障定位三大功能。具有局部放电图象打印和储存功能。局部放电测量范围0~10000PC,可精确探测到电缆的局部放电量,以发现绝缘中的任何缺陷。当产品存在缺陷时,可进行精确定位,精度优于1%。耐压试验是检测绝缘耐压强度,局部放电试验是检测电缆绝缘存在的缺陷,通过局放耐压试验,在工厂内部事先掌握电缆的质量状况,保证出厂产品优质可靠。通过分析测量数据,为产品的工艺改进提供重要参数,从而保证了电缆的长期安全运行和更高的使用寿命。

试验大厅还配备了用于测量电容和介质损耗角正切的高压电桥,用于护套直流电压试验的直流发生器,用于导体直流电阻试验的直流电阻测试仪等,满足了交联电缆的出厂试验要求。


行业领先绝缘制造生产线

全:整套引进芬兰麦拉菲尔(MAILLEFER)公司500kV立式交联生产线,设备功能齐全,生产线全线由计算机自动控制。设备包括双放装置、放线辅助牵引、储线器、上牵引机、重力下料装置、前置导体预热器、内屏挤出机(60机)、绝缘挤出机(200机)、外屏挤出机(80机)、MOTAN材料处理系统、三层共挤机头、偏心测量仪、后置导体预热器、计算机控制系统、交联管道、中性管道、气水分离器、冷却管道、U型压力回转导轮、在线松弛段、下封闭、下牵引机、电缆测径仪、双收线装置等。

特:U型交联生产线,可使绝缘线芯避免与冷却管发生磨擦,线芯表面光滑。采用了导体前、后置预热技术,对内部导体进行加热,使里外层交联度均匀,极大提高了生产效率。主机螺杆,绝缘材料挤出时杂质去除过滤装置,模具均为独特设计,冷却风机自循环冷却系统使主机室超净化得以实现,去气室去除绝缘内因交联反应而产生的微量甲烷气体达到进一步消除绝缘内应力的效果。



设备引进了MAILLEFER(芬兰麦拉菲尔)公司的技术,工艺参数由目前世界最先进的NCC硫化计算程序计算出最佳工艺参数。作为绝缘性能主要因素的微孔、杂质,半导电层突起、偏心度、厚度、外径及交联度等参数控制严格而精密。生产线由PLC控制,并进行工艺参数的监视,所有数据均归档保存。对生产过程进行全程在线实时监控,确保产品质量。



各类软硬件先进系统
